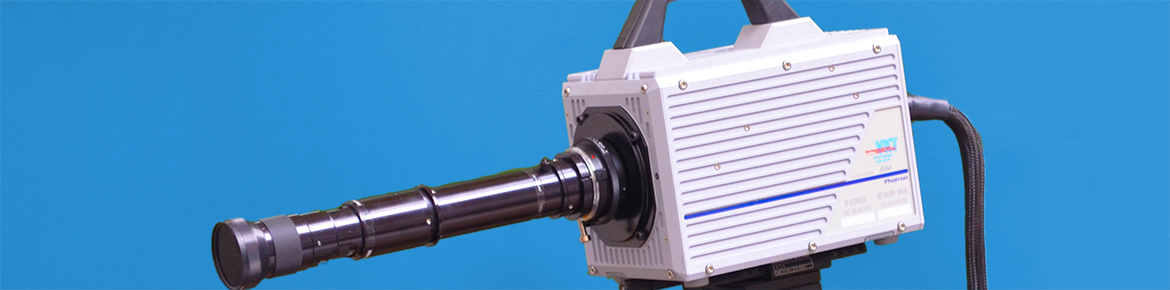

Highspeed-Kamera

FastCam SA4 (Photron)

Highspeed-Kamera für anspruchsvolle Anwendungen in unterschiedlichen Einsatzgebieten, wie der Strömungslehre, Automobil Bereich, Materialtests, Mikroskopie und der Schweißtechnik. In der Schweißtechnik können mit Hilfe solcher Kamerasysteme die Prozesscharakteristika der unterschiedlichen Schweißverfahren sehr genau analysiert werden. Besonders beim Laserstrahlschweißen mit sehr hohen Verfahrgeschwindigkeiten und beim MSG-Schweißen mit neuen Prozesstechnologien, die eine sehr hohe Regelungsdynamik besitzen, sind diese Systeme für eine genaue Betrachtung der Verfahrensabläufe unerlässlich. Durch die Einbindung eines Messdatenerfassungssystems ist es möglich, den Prozess und wichtige Parameter (wie beispielsweise Strom- und Spannungsverläufe) zeit- und bildsynchron darzustellen.
  • max. Auflösung: 1.024 x 1.024 Pixel (3.600 Bilder/Sekunde)
  • bis zu 500.000 Bilder/Sekunde möglich (bei 128 x 16 Pixel)
  • Kameraspeicher: 16 GB
  • Sensor: 12 Bit monochrom (Pixelgröße 20 mm)
  • Shutterzeit: 16,5 ms bis min. 1 ms
  • NAVITAR Distanz Makro Zoom Objektiv (bis 12-fache Vergrößerung)
  • ISO Lichtempfindlichkeit: 6.400 ASA
  • USB-Messdatenerfassungssystem für bis zu 8 differentielle analoge Eingangssignale
